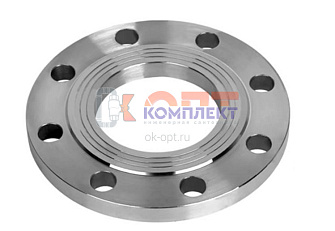

Фланец Ду 250 Ру 16 (12*М24) межосевое расстояние 355 мм ГОСТ 12820-80 (33259)

Фланец стальной приварной Ду250  Ру 16 – распространенная крепежная единица для надежной и технологичной стыковки частей труб или соединения их с дополнительным оборудованием (клапанами, задвижками и т.п.) ГОСТ 12820-80 регламентирует параметры самого популярного вида такого крепежа – плоского приварного стального фланца. По виду он напоминает кольцо с внутренним отверстием, диаметр которого соответствует внешнему диаметру трубы. По внешнему радиусу располагаются отверстия под крепеж, количество которых зависит от характеристик конкретной трубопроводной системы.

После насадки приварных фланцев на концы соединяемых трубных отрезков, они стягиваются между собой болтовым либо шпилечным соединением и привариваются к трубе. Плотность стыка обеспечивается прокладками, шайбами, уплотнительными лентами и т.п. Простота исполнения вкупе с надежностью и легкостью монтажа, их доступная цена, а также возможность быстрого ремонта и обслуживания таких соединений, делают приварные стальные фланцы незаменимыми при монтаже трубопроводных систем как бытового, так и промышленного назначения. Характеристики
Вес     10,1
Объем     0,00661
Межцентровое расстояние     295
Рабочая среда     вода, пар
Номинальный диаметр DN     200
Номинальное давление PN,МПа     1.6
Максимальная температура рабочей среды, С°     350
Материал корпуса     сталь
Межосевой диаметр, мм     295
Диаметр выступа, мм     268
Высота выступа, мм     3
Единица измерения     шт
Соответствие ГОСТ     ГОСТ 12820-80
Диаметр отверстий, мм     22
Внешний диаметр, мм     335
Толщина, мм     27
Количество отверстий, шт.     12
Внутренний диаметр, мм     222
