В последнее время достаточно остро стоит задача энергосбережения. Однако массовая установка приборов учета ресурсов решает ее только частично, для полноценного контроля необходимо еще и получать своевременные и честные данные о расходах ресурсов в учетном центре или управляющей компании.

Эта задача должна решаться в автоматическом режиме, без участия «живого» посредника с листком бумаги и ручкой.

Для этого существуют системы сбора и передачи данных, так же называемые системы диспетчеризации.

В качестве такого автоматического посредника может выступать система сбора данных VALTEC M-BUS.

На рис. 1 представлена общая структура устройства системы в многоквартирном доме.

Рис. 1. Общий вид сети на базе оборудования проводной система сбора и обработки данных VALTEC M-BUS

В каждой квартире установлены приборы учета ресурсов, которые подключены к преобразователю импульсов VT.PadPuls.M2 или VT.PadPuls.M4. Схема подключения приборов учета к преобразователю приведена на рис. 2.

Все преобразователи должны быть подключены к шине M-Bus (рис. 3), которая представляет собой двухпроводную линию связи типа «витая пара». Точно так же к шине подсоединяются устройства со штатным протоколом M-Bus (например, теплосчетчики VALTEC VHM-T) без участия преобразователя.

В общем случае, преобразователи и приборы учета с M-Bus передают данные о расходах ресурсов на концентратор. Концентратор в свою очередь хранит, обрабатывает и показывает эти данные.

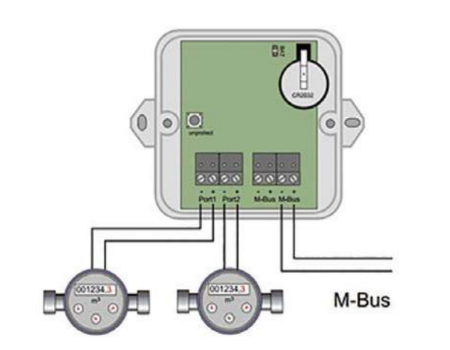

Рис. 2. Подключение приборов учета к преобразователю импульсов VT.PadPuls.M2

Рис. 3. Варианты подключения преобразователей к шине М-BUS

Рис. 4. Вариант построения сети на базе оборудования системы сбора и обработки данных VALTEC M-BUS

Рис. 5. Возможности системы сбора данных VALTEC M-BUS

Кроме того, концентратор обладает дополнительными протоколами связи (LAN, GSM), которые позволяют организовать сбор данных о потреблении с целого района (рис. 5). Если же концентратор не включен в сеть, существует возможность снимать данные заменой карты памяти формата CF, на которой сохраняются отчеты в табличном формате CSV.

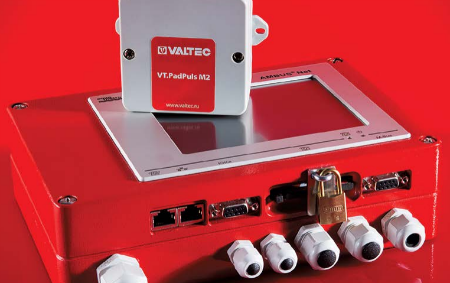

Рассмотрим устройства, входящие в состав системы, подробнее.

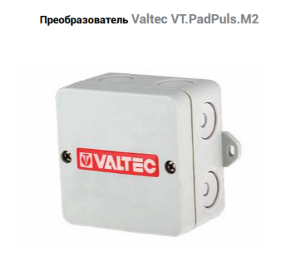

Преобразователи импульсов VT.PadPuls.M2 обеспечивают:
• „Подсчет количества электрических импульсов от приборов учета.
• Преобразование количества импульсов в физические величины.
• Передачу данных в систему диспетчеризации по протоколу M-Bus.

Особенности прибора VT.PadPuls.M2: „
• Питание от шины M-Bus.
• Встроенная батарея для сохранения данных на срок до 130 сут. в случае отказа шины M-Bus.

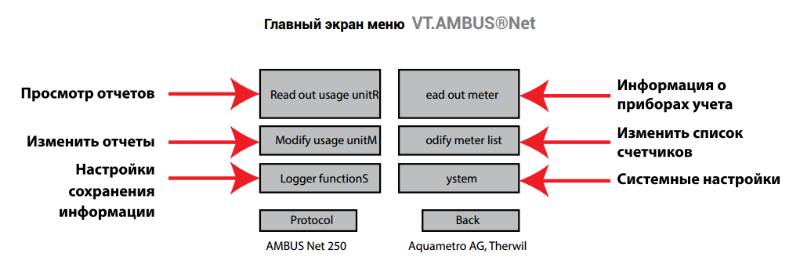

Концентратор VT.AMBUS®Net выполняет следующие функции:
• „Считывание и хранение показаний по протоколу M-Bus.
• Формирование файлов отчетов о потреблении энергоресурсов.
• „ Преобразование интерфейсов RS-232, RS-485, M-Bus.

Особенности конструкции и применения VT.AMBUS®Net:„
• Возможность подключения 250 M-Bus устройств в шине.
• Передача данных через Интернет в систему учета.
• Сенсорный ЖК-дисплей.
• Встроенное ПО.
• Дистанционное управление через web-браузер.
• Возможность хранения показаний на карте памяти.
• „Стандартный формат данных (CSV), который легко интегрируется (MS Excel, 1С).

Таблица. Приближенный расчет стоимости оборудования для жилого 120 квартирного дома с 240 приборами учета

Внимание! 1. Расчет стоимости оборудования приближенный. Для полного понимания цены требуется разработка проекта системы диспетчеризации. 2. Цены действительны на ноябрь 2015 года.
